關于超聲波明渠流量計安裝接線方法問題也是很多小伙伴經常咨詢的問題之一，關于這個問題，下面給大家淺析一下，供大家參考，希望對大家的工作和學習有所幫助。
一、超聲波明渠流量計尺寸

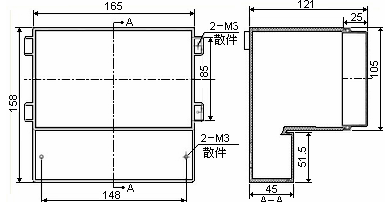

1、儀表尺寸
2、探頭外形尺寸
3.儀表接線板
二、超聲波明渠流量計接線說明
上電前請仔細檢查AC220V和DC24V電源線。
SPST1～SPST4為4路開關，分別對應P03(Relay)菜單中的Relay1～Relay4設置。
XPS為探頭端子，通過2芯屏蔽線或4芯屏蔽線與探頭連接；
2芯屏蔽線連接方式
紅芯線接XPS的+端，屏蔽線和黃芯線擰在一起接-端，探針接線板+端和-端接對應；
4 芯屏蔽電纜連接
白色（或綠色）芯線接XS2端子的+端，屏蔽線接-端，紅色芯線接VCC（1腳），黃色芯線接DIO（2腳）， 黑芯線接GND（3pin），探頭接線板接上；
